Bomba de calor aerotérmica ¿Qué tipos de aerotermia podemos instalar?

Haz clic aquí si quieres descargar esta infografía sin marcas de agua

Plan de promoción de la bomba de calor:


Descubre la nueva web: www.bombadecalor.org

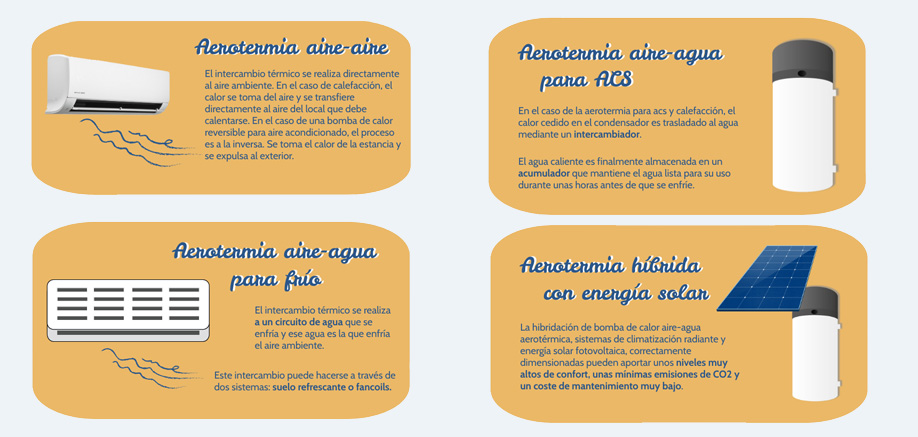

Tipos de aerotermia que encontramos en el mercado

Aerotermia aire-aire

El intercambio térmico se realiza directamente al aire ambiente. En el caso de calefacción, el calor se toma del aire y se transfiere directamente al aire del local que debe calentarse. En el caso de una bomba de calor reversible para aire acondicionado, el proceso es a la inversa. Se toma el calor de la estancia y se expulsa al exterior.

El funcionamiento de la bomba de calor aerotérmica se basa en la termodinámica. Consiste en transportar energía en forma de calor del aire de un ambiente a otro. Este proceso se genera a través del cambio de estado de gas a líquido de un fluido refrigerante por medio de la temperatura ambiente y con ayuda de un compresor.

Este tipo de sistemas de aerotermia aire-aire se aplican en instalaciones de climatización como los splits o multisplits, sistemas por conductos, sistemas de VRF, etc.

Aerotermia aire-agua para generar agua caliente sanitaria

El calor se toma del aire y se transfiere a un circuito de agua.

En el caso de la aerotermia para acs y calefacción, el calor cedido en el condensador es trasladado al agua mediante un intercambiador. El agua caliente es finalmente almacenada en un acumulador que mantiene el agua lista para su uso durante unas horas antes de que se enfríe.

El Código Técnico de la Edificación – CTE – obliga a los edificios de nueva construcción a contribuir con energías renovables a la generación térmica del ACS. Pero, concretamente, en su documento básico DB HE4 sobre la contribución solar mínima para la producción de ACS, indica que la energía solar térmica puede ser sustituida por otras fuentes de energía renovables siempre que las emisiones de CO2 y el consumo de energía primaria no renovable de la instalación alternativa sean iguales o inferiores a la instalación solar térmica. Los equipos que utilizan la aerotermia como fuente principal de energía (las bombas de calor) cumplen este criterio.

Aerotermia aire-agua para generar aire acondicionado

Con la aerotermia aire agua el intercambio térmico se realiza a un circuito de agua que se enfría y ese agua es la que enfría el aire ambiente. Este intercambio puede hacerse a través de dos sistemas: suelo refrescante o fancoils (ventiloconvector).

En un sistema de suelo refrescante la máquina hace pasar agua fría por el suelo. Es válido para zonas con baja humedad y que no sean muy calurosas.

La unidad fan coil recibe agua fría desde la unidad exterior. Un ventilador impulsa el aire y lo hace atravesar los tubos por los que pasa el agua fría produciéndose aquí el cambio de temperatura. Tras pasar por el filtro, el aire refrigerado sale, climatizando el ambiente.

Tipos de instalación con aerotermia

Aerotermia monobloc

Cuenta con una unidad exterior de mayor tamaño.  No requiere instalar circuito frigorífico, tan sólo hay que conectar los tubos de agua de entrada y de salida a los depósitos de ACS y sistema de climatización (radiadores o suelo radiante).

Se trata de una instalación más sencilla y no requiere habilitación de manipulador de gases fluorados para su instalación.

Aerotermia bibloc (expansión directa)

En el caso de un sistema de aerotermia bibloc o de expansión directa, se requiere la instalación de dos unidades separadas que estarán conectadas a través de un circuito frigorífico.

En la unidad exterior, más pequeña que en los sistemas monobloc, se sitúa el compresor, ventiladores y la válvula de expansión, mientras que la unidad interior se sitúa el intercambiador y los sistemas de control. La unidad interior puede incorporar también un acumulador de ACS.

Su instalación requiere de habilitación de manipulador de gases fluorados. Ocupa menor espacio (idónea para pisos) pero su instalación es algo más compleja. El sistema Bibloc permite situar los equipos a mayor distancia por lo que ofrece un rendimiento superior.

Aerotermia híbrida

Las bombas de calor aerotérmicas tiene capacidad y resultan perfectas para funcionar de forma híbrida con un sistema de paneles solares fotovoltaicos. El último cambio en la legislación referente al autoconsumo de energía eléctrica donde se mejoran las condiciones de conexión de la instalación fotovoltaica, hace que sea muy interesante su instalación.

La hibridación de bomba de calor aire-agua aerotérmica, sistemas de climatización radiante y energía solar fotovoltaica, correctamente dimensionadas pueden aportar unos niveles muy altos de confort, unas mínimas emisiones de CO2 y un coste de mantenimiento muy bajo.

La instalación ideal es la que, mediante la instalación fotovoltaica, produce la energía necesaria para cubrir la mayor parte del consumo eléctrico de la vivienda entre ellos los del equipo de la aerotermia.

Por otra parte, las bombas de calor aerotérmicas también pueden trabajar hibridadas junto con calderas de gas. En este tipo de calefacción híbrida, se evita la duplicidad de componentes en los sistemas hidráulicos simplificando la instalación (circuladores, válvulas de seguridad, vasos de expansión) y sus costes.

Ventajas de la bomba de calor aerotérmica

Se trata de instalaciones muy eficientes, sencillas de instalar, seguras y con unos reducidos gastos de mantenimiento.

Las bombas de calor aerotérmicas suministran más energía útil (en forma de calor) de la que utiliza para su funcionamiento (energía eléctrica), pudiendo llegar a producir un ahorro de un 40% aproximadamente respecto a un sistema de calentamiento tradicional como gas, electricidad o gasóleo.
